Bild 2: Drohne H520 mit Wärmebildkamera
Instrument für die Rohstoffsicherung und den Umweltschutz

Drohneneinsatz bei SCHWENK

29. Mai 2018

Seit November 2017 setzt SCHWENK im Bereich Rohstoffsicherung/Umweltschutz auf unbemannte Fluggeräte (auch Drohne oder UAV genannt).

Die rasante technische Entwicklung im Drohnensektor in den letzten Jahren ermöglicht es, Drohnen sehr wirtschaftlich und effizient einzusetzen. SCHWENK nutzt dabei die Drohne „Inspire 2“ des Herstellers „DJI“. Seit kurzem wird zusätzlich die Drohne „H520“ mit Infrarotkamera der Firma „YUNEEC“ eingesetzt.

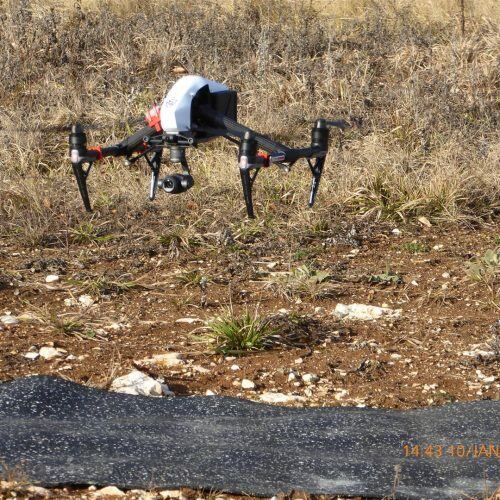

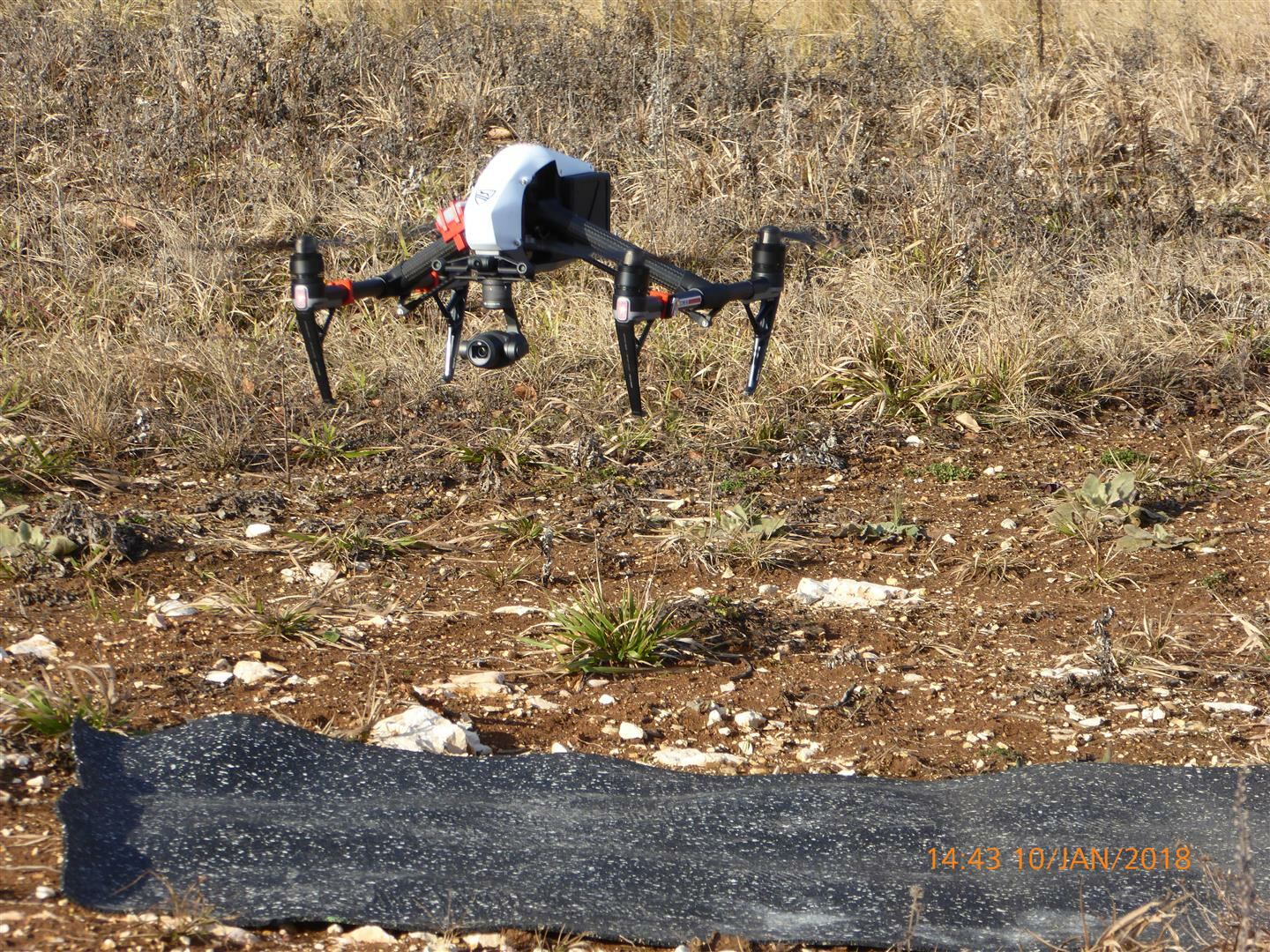

Bild 1: Drohne Inspire 2, im Landeanflug

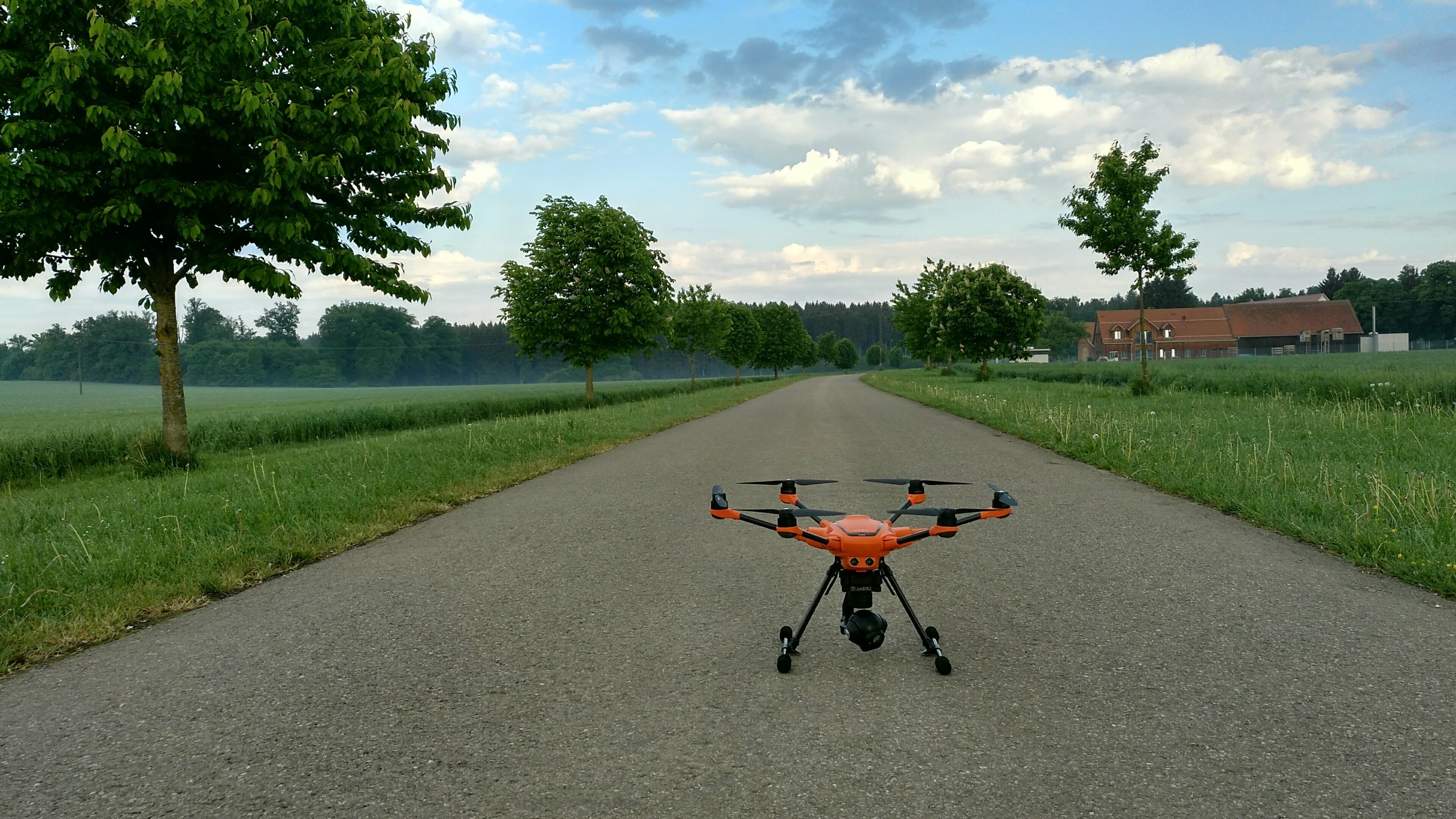

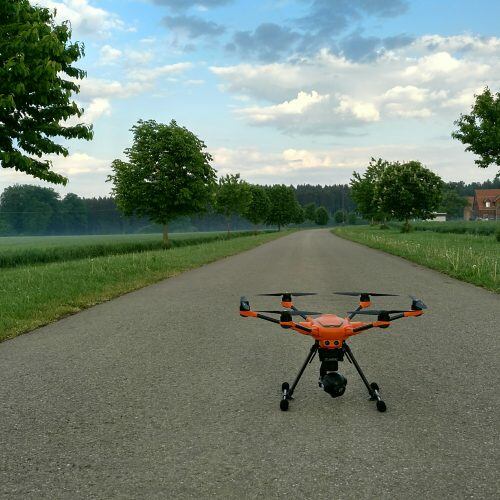

Bild 2: Drohne H520 mit Wärmebildkamera

Einsatzgebiete der Drohne bei SCHWENK:

Die Drohnen werden derzeit bei SCHWENK hauptsächlich zur photogrammetrischen Vermessung unserer Steinbrüche und Gruben eingesetzt. Das Fluggerät nimmt dabei Fotos mit senkrecht nach unten gerichteter Kamera von z. B. unserem Steinbruch auf.
Mit hochgenauen GPS-Systemen (GNSS-Rover) werden zusätzlich Passpunkte (Referenzpunkte am Boden auch GCP = ground control point genannt) ausgelegt und eingemessen. Diese Fotos werden anschließend mit einer Software zu einem Bild gerechnet und entzerrt. Das so entstandene Bild (Orthofoto) zeigt, auf einen Blick, den gesamten beflogenen Bereich entzerrt und im richtigen Maßstab. Mit dieser Methode können Bodenauflösungen von 3-4 cm bei einer Flächenleistung von bis zu 30 ha pro Flug erreicht werden.

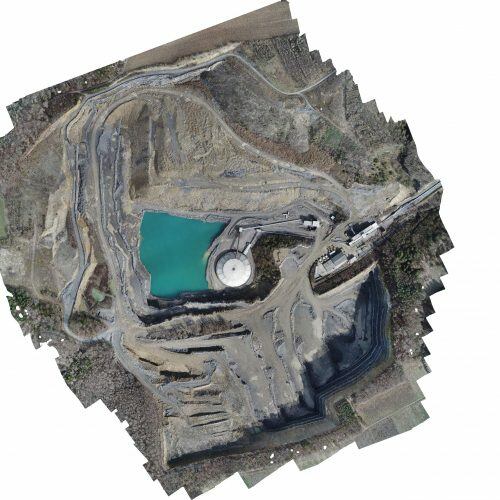

Bild 3: Orthofoto von einem Steinbruch der SCHWENK Zement KG

Mit weiteren Berechnungen kann mit Hilfe des Orthofotos (DOP) und eines digitalen Höhenmodels (DEM), ein Bestandsplan gezeichnet werden. Somit sind wir bei SCHWENK in der Lage, eigene Bestands- und Übersichtspläne der einzelnen Standorte zu erzeugen.

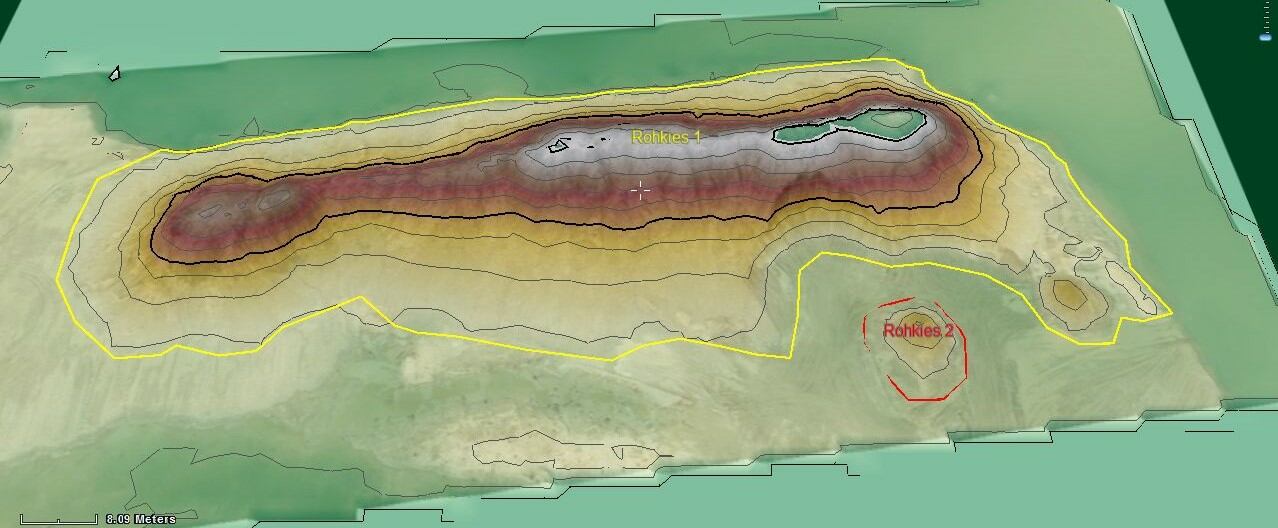

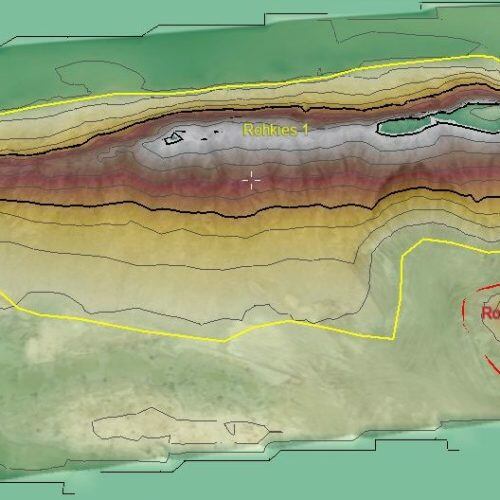

Bild 4: Beispielbild zur Vermessung und Volumenbestimmung von Haufwerken mit Hilfe von Drohnendaten

Die erzeugten photogrammetrischen Daten werden darüber hinaus als Grundlage für weitere Anwendungsbereiche genutzt, wie z. B.:

  • Volumenmodellierung und Bestandserfassung von Halden / Haufwerken:
    Zur stichtagebezogenen Überprüfung von Haufwerksvolumina und / oder auch zur langfristigen Überwachung und Dokumentation von Volumina z. B. in Schüttboxen.

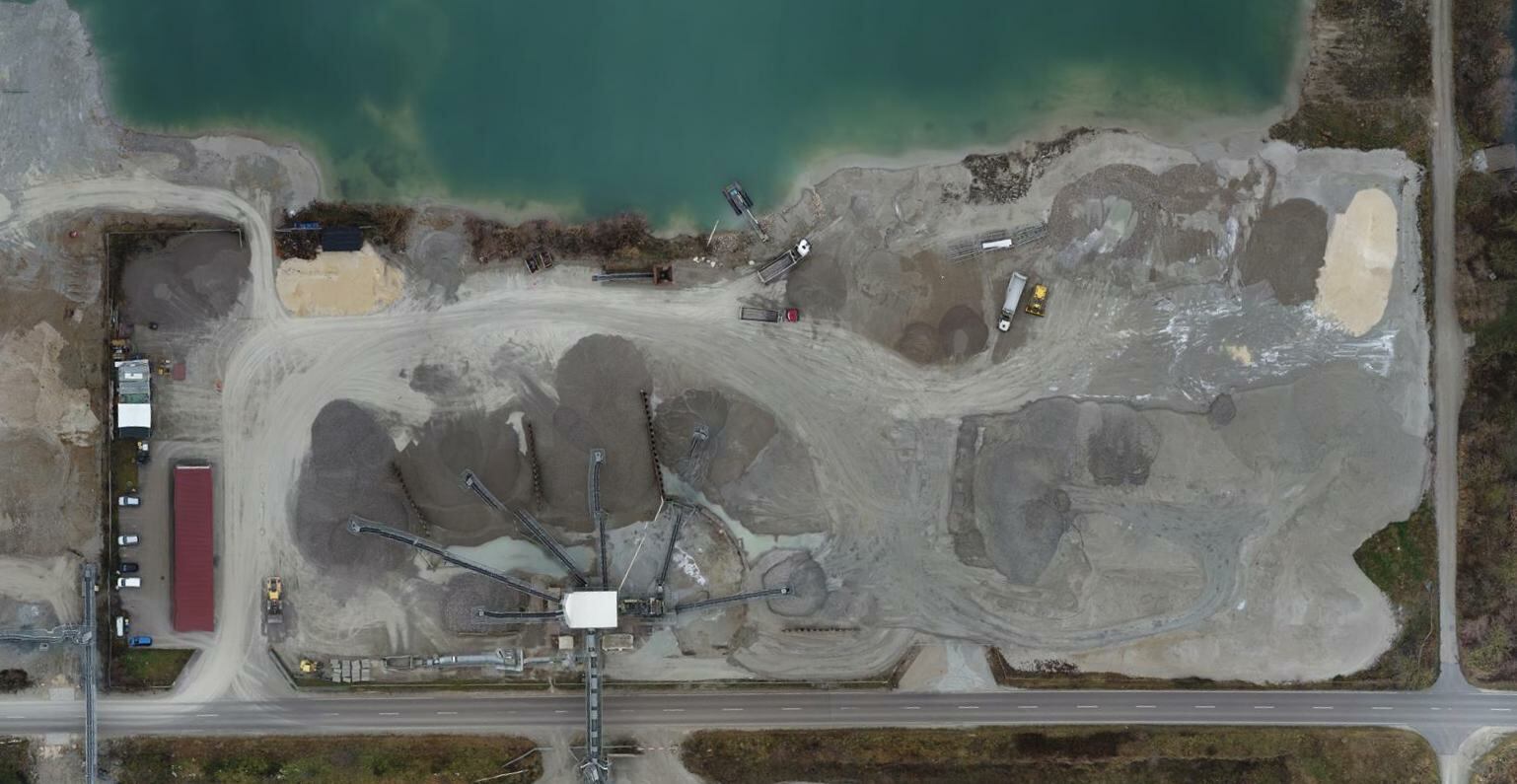

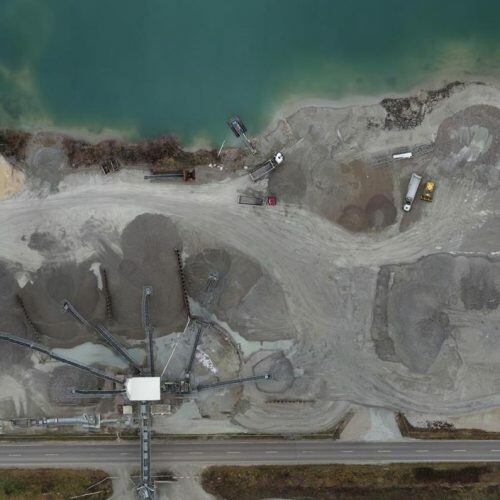

    Bild 5: Orthofoto eines Kieswerks mit verschiedenen Schüttboxen und Haufwerken. Anhand dieser Daten wurden die Volumina der einzelnen Haufwerke ermittelt.

  • 3D-Bestandsaufnahme und Volumenberechnungen von Steinbrüchen und Gruben:
    Durch die photogrammetrische Auswertung können Steinbrüche und Gruben vollständig in 3D erfasst und dargestellt werden.

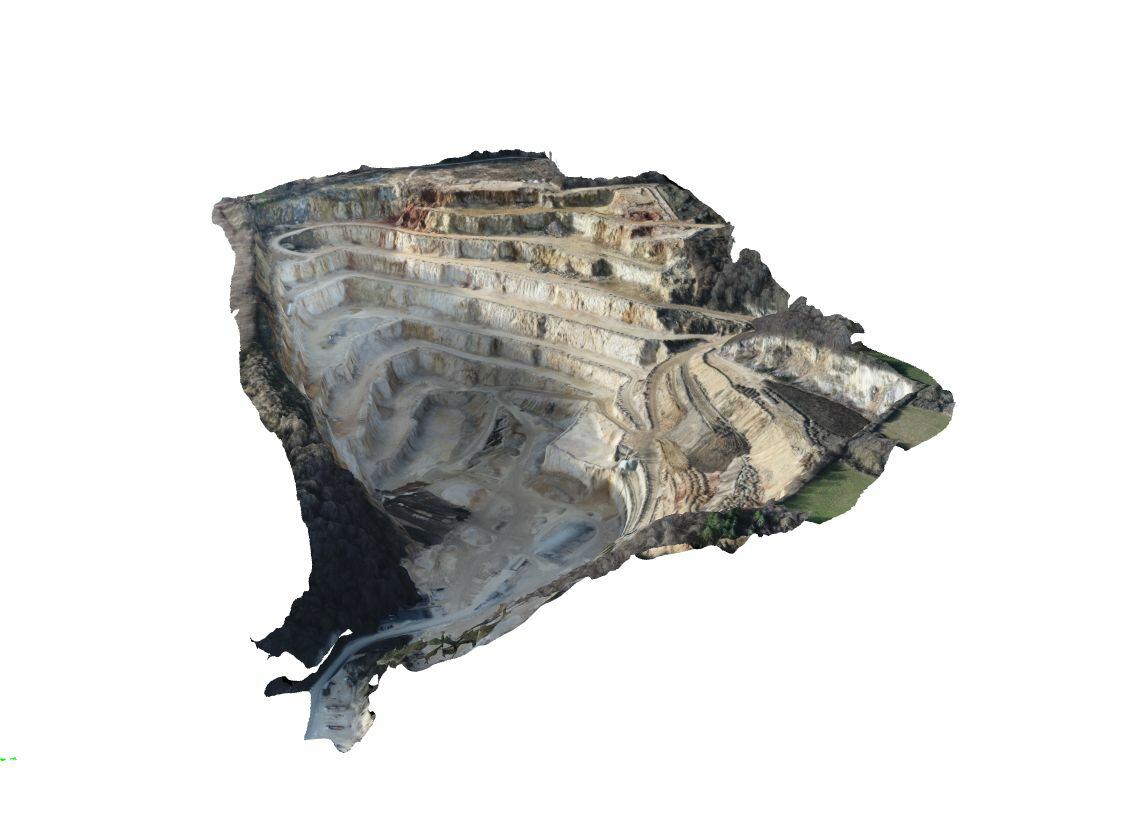

    Bild 6: 3D-Modell eines Steinbruchs. Das Modell ist vollständig dreh und skalierbar.

  • Werksbefliegungen & Inspektionsflüge:
    Auch Befliegungen von Werken wie bspw. Zementwerke können mit dem UAV durchgeführt und als Orthofoto und / oder 3D-Modell ausgegeben werden. Bei Inspektionsflügen können Werksanlagen in Augenschein genommen werden. Die gesamte Inspektion wird dabei gut dokumentiert.

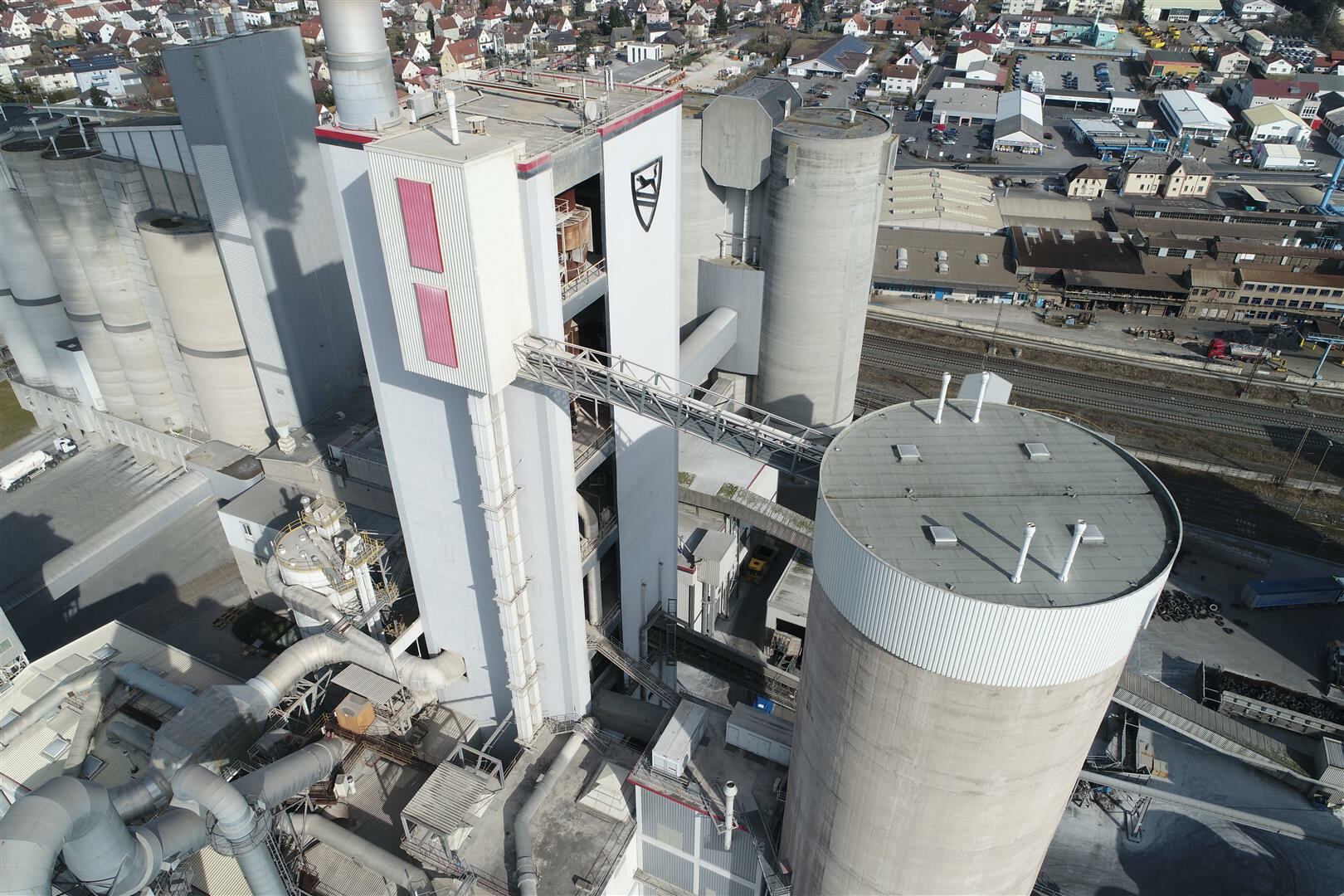

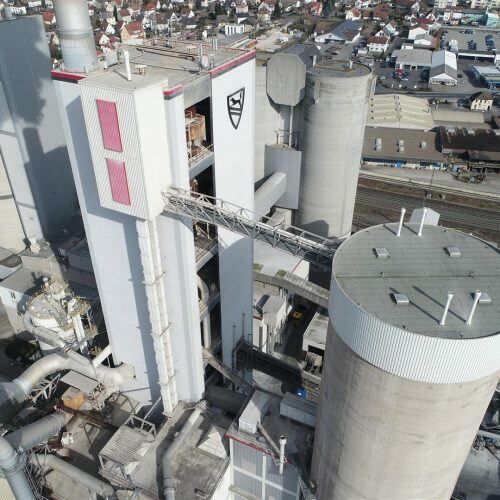

    Bild 7: Schrägaufnahme eines Zementwerks zur Erstellung eines 3D-Modells

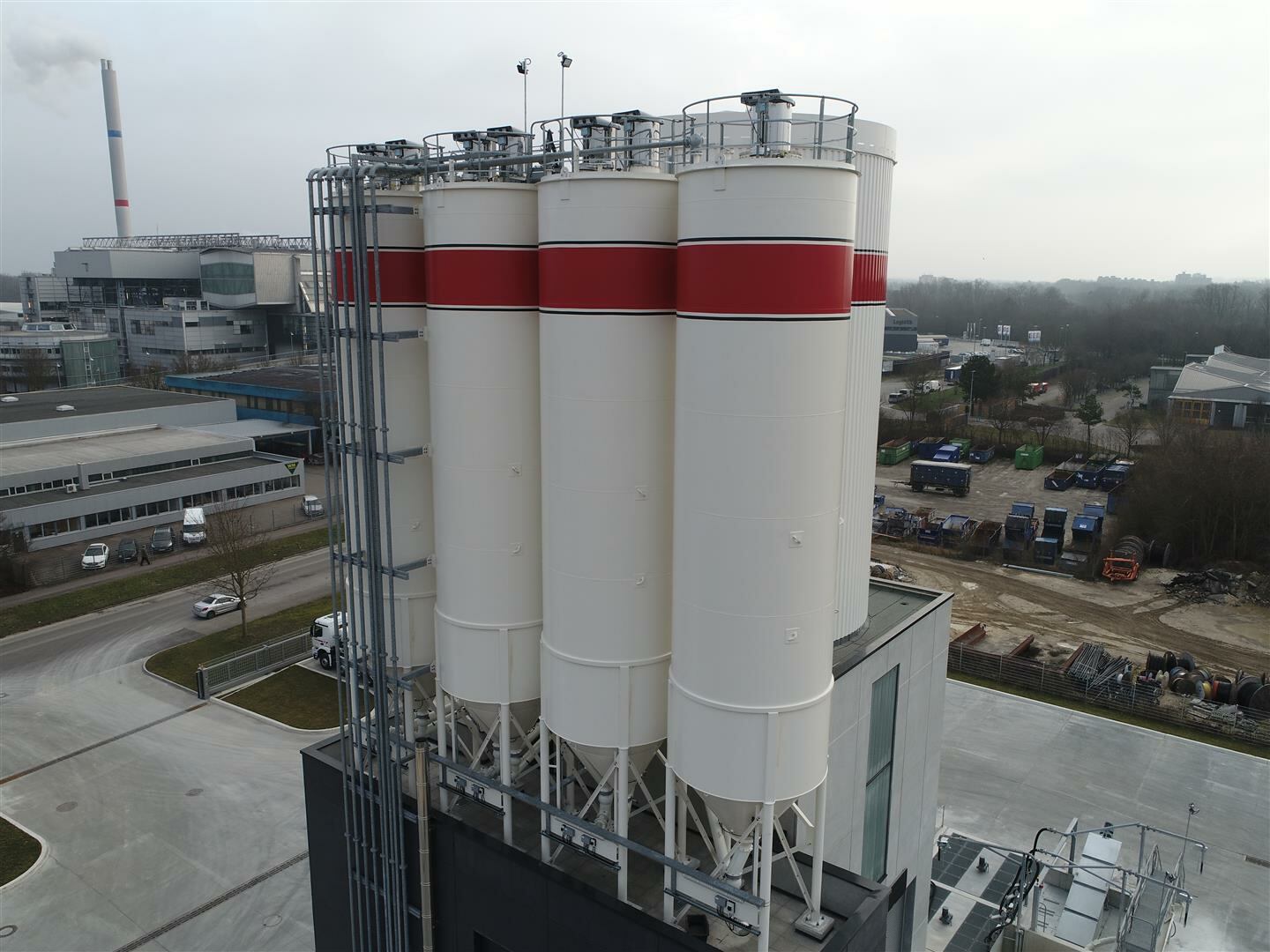

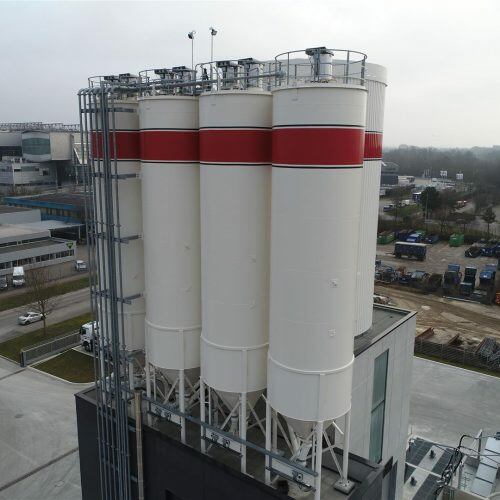

    Bild 8: Inspektionsflug in einem Transportbetonwerk

  • Luftbildaufnahmen, z. B. Schrägaufnahmen zur Dokumentation
    „Normale“ Luftbilder aus verschiedenen Blickwinkeln zu Dokumentationszwecken.

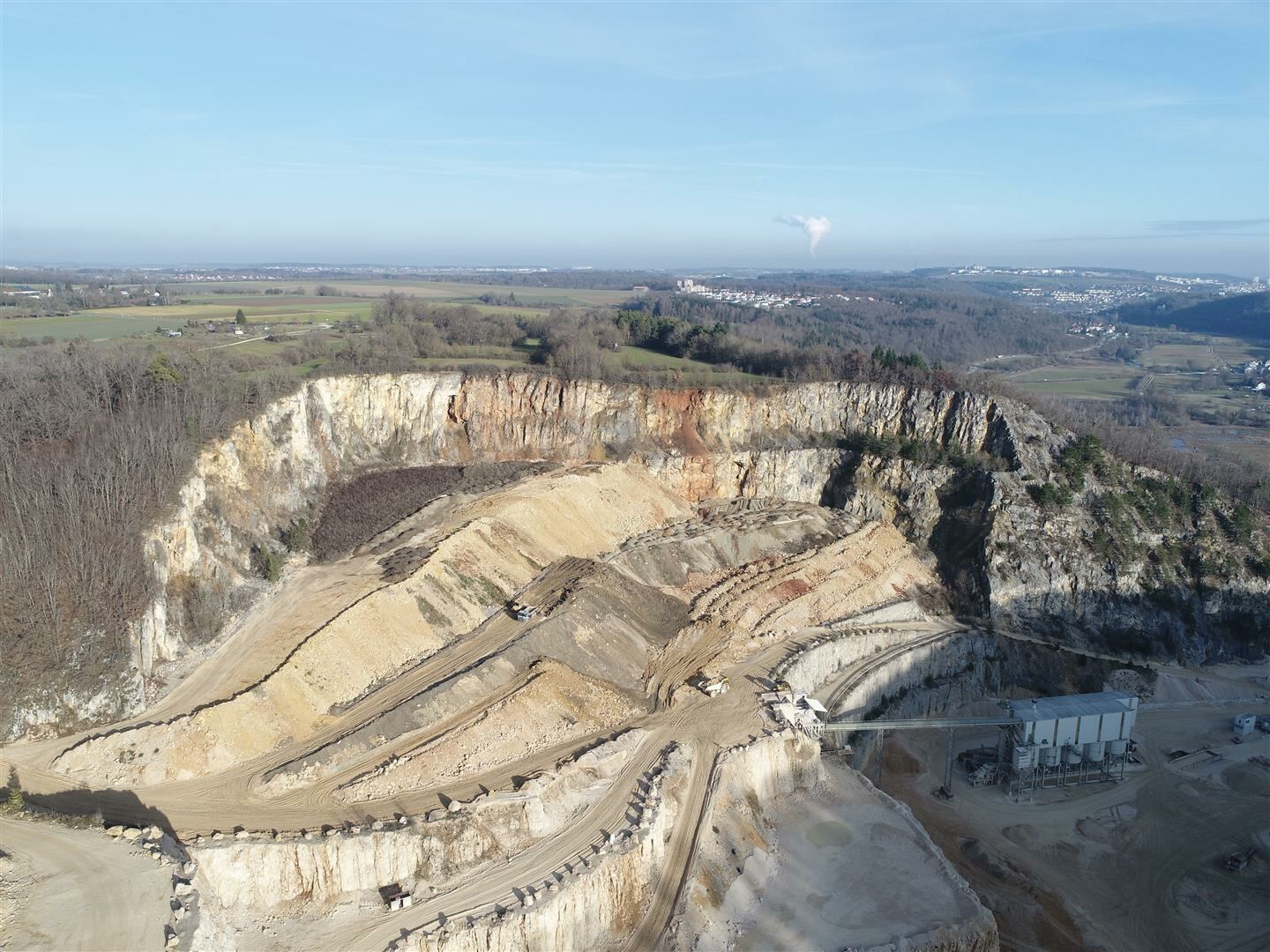

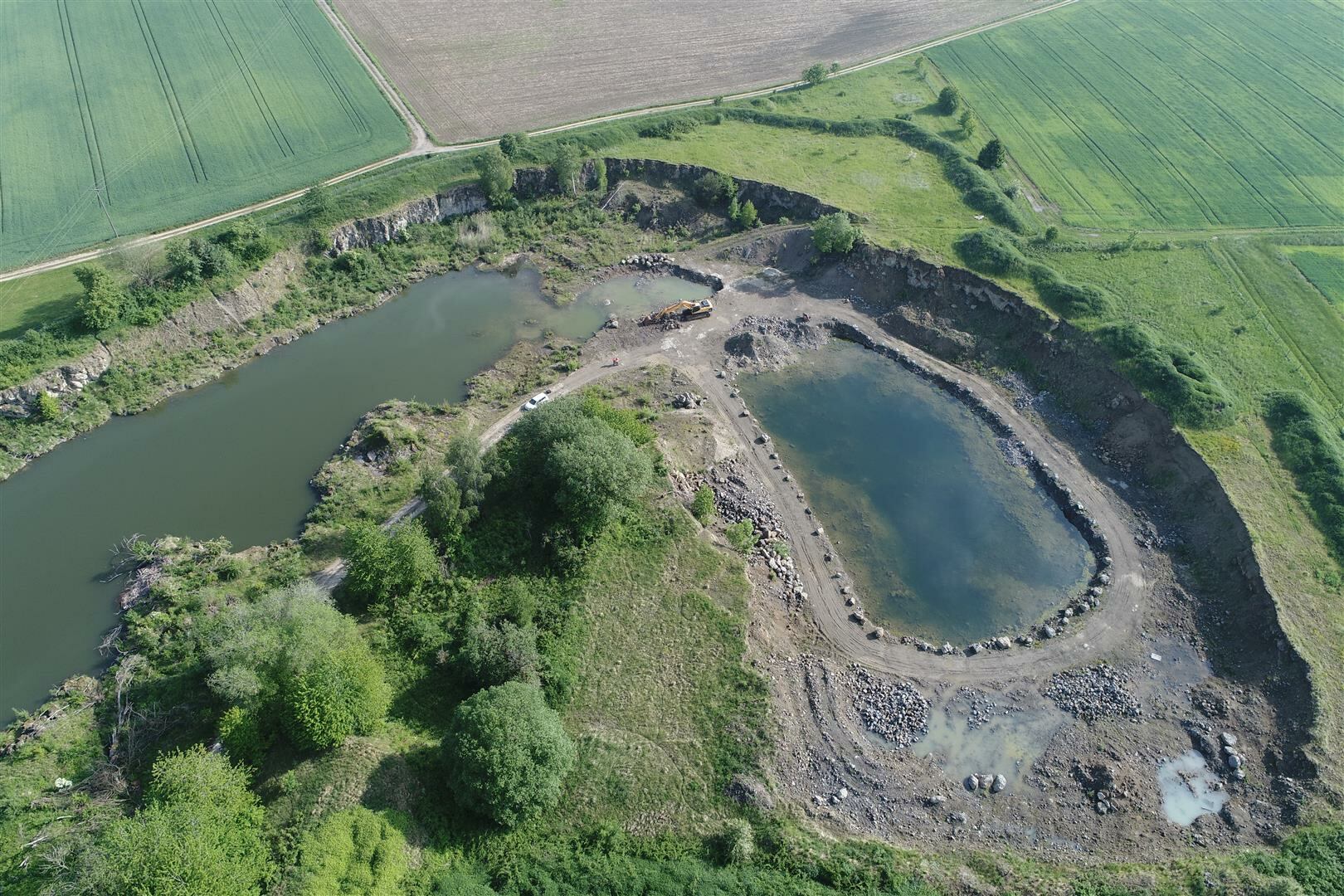

    Bild 9: Schrägaufnahme eines kleinen Tagebaus zu Dokumentationszwecken

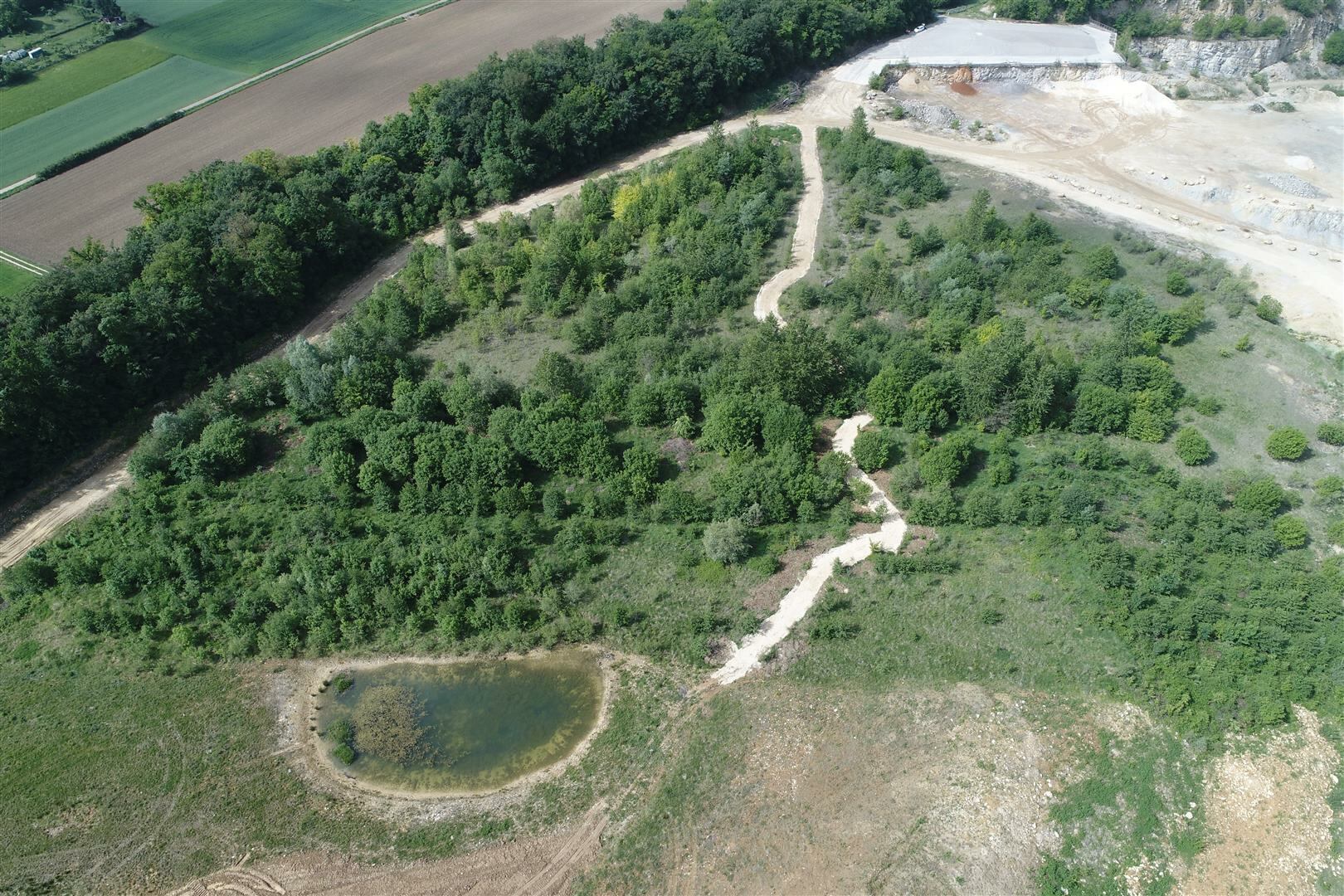

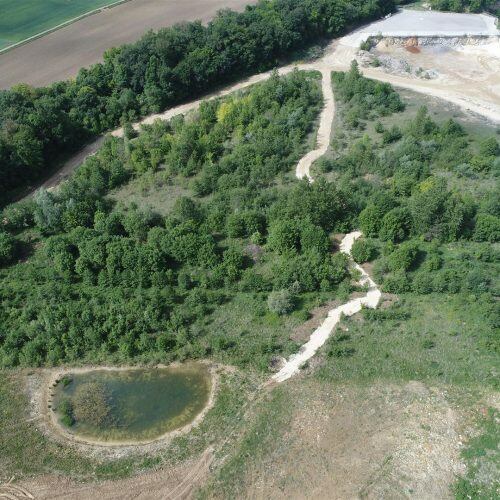

    Bild 10: Schrägaufnahme eines neugebauten Wanderwegs im Zuge einer Rekultivierungsmaßnahme

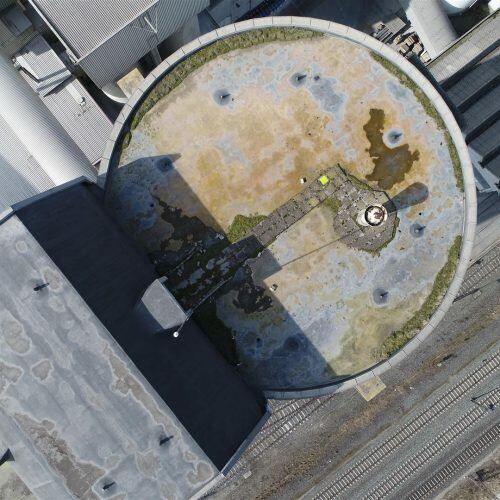

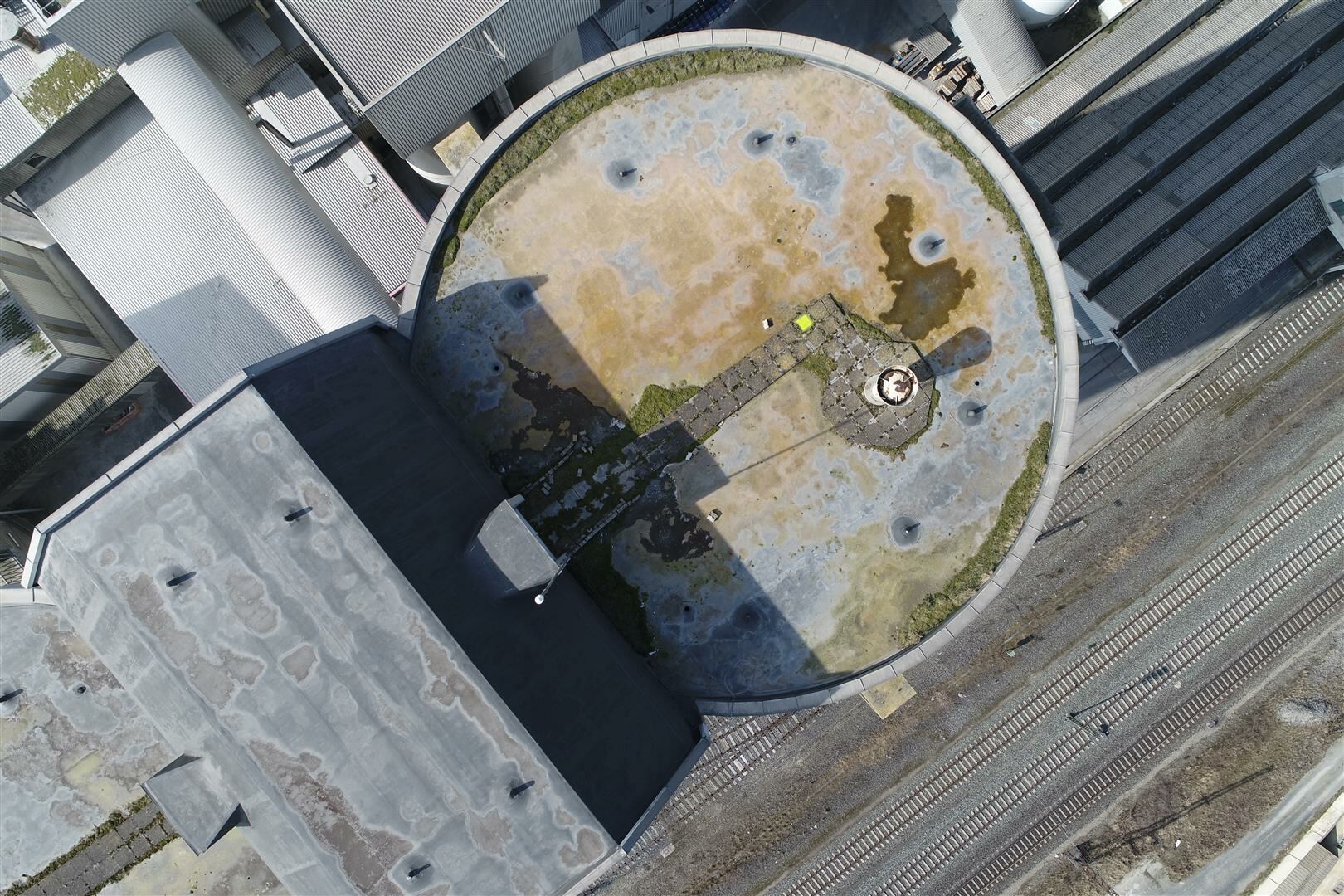

    Bild 11: Luftaufnahme eines Silodachs in einem Zementwerk

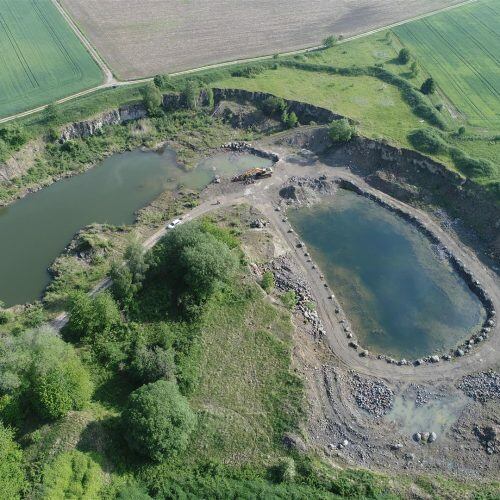

    Bild 12: Dokumentation von Verfüllmaßnahmen im Zuge einer Renaturierung

  • Videoaufnahmen:
    Generell sind Videoaufzeichnungen der Flüge möglich. Auch können mit dem UAV Werbe- oder Imagefilme aus der Luft gedreht werden.

Mit der Infrarotkamera der „YUNEEC H520“ sind wir zudem in der Lage Wärmebilder zur Erkennung von Wildtieren z. B. in Wiesen (Rehkitzrettung) zu erstellen. Zukünftig sollen auch Inspektionsflüge von Solaranlagen und Dächern möglich werden.

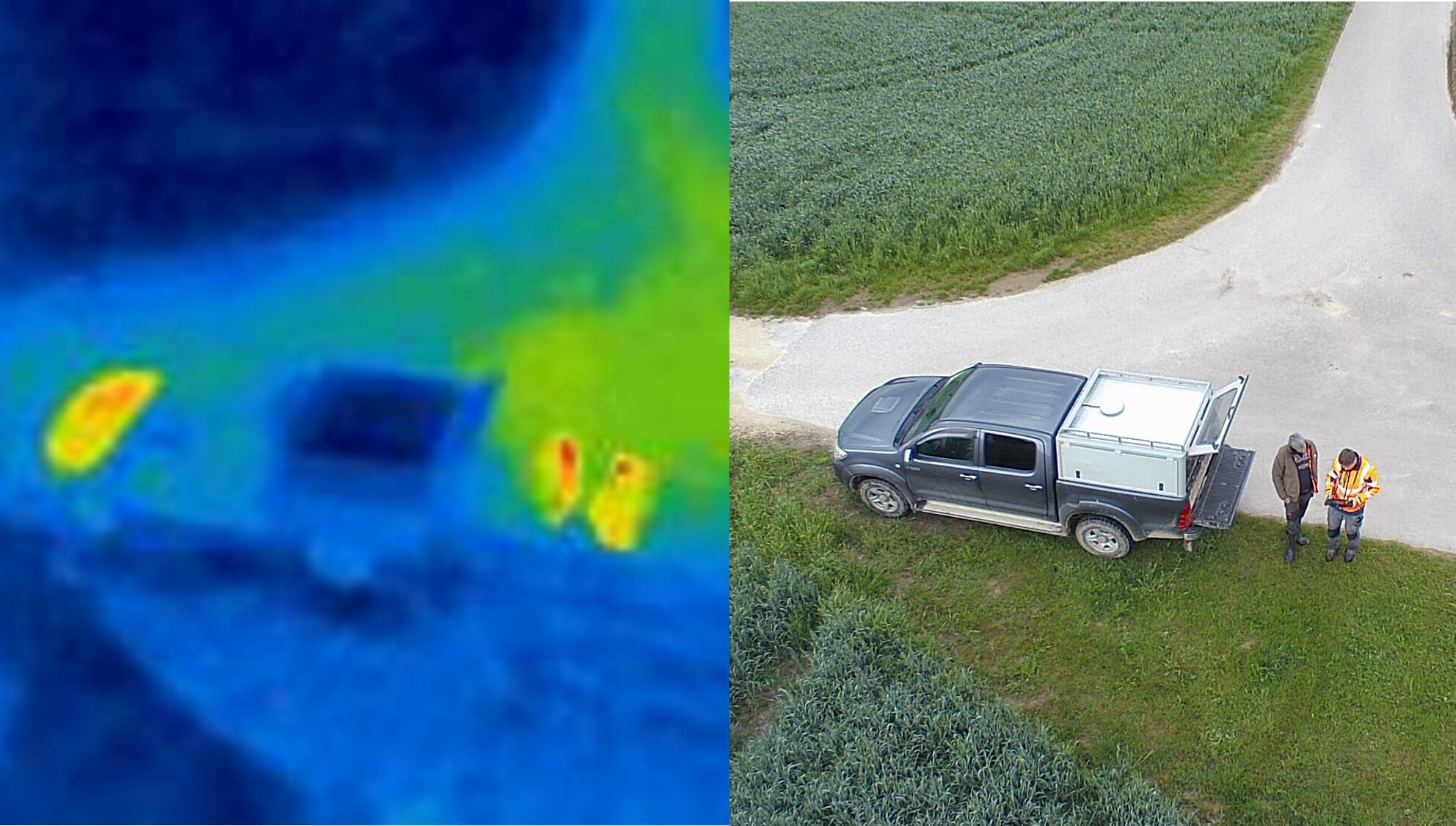

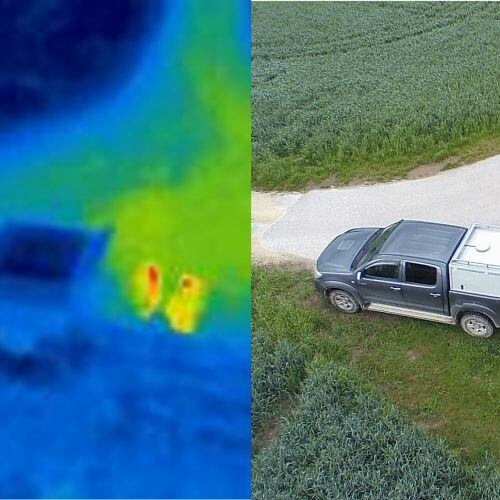

Bild 13: Wärmebild (links) und RGB-Bild (rechts) aufgenommen mit der H520. Im IR-Bild gut zu erkennen ist der warme Motor links im Bild sowie die beiden Personen rechts am Rand. Bitte hierzu auf das Bild klicken.

Haben wir Ihr Interesse geweckt?
Gerne bieten wir unsere Drohne als Dienstleistung für Ihr Projekt an.
Bei Fragen zu Projekten, auch zu weiteren Einsatzmöglichkeiten, wenden Sie sich gerne an Herrn Dr. Markus Schauer oder Herrn Jakob Schönwald (gis@schwenk.de).
